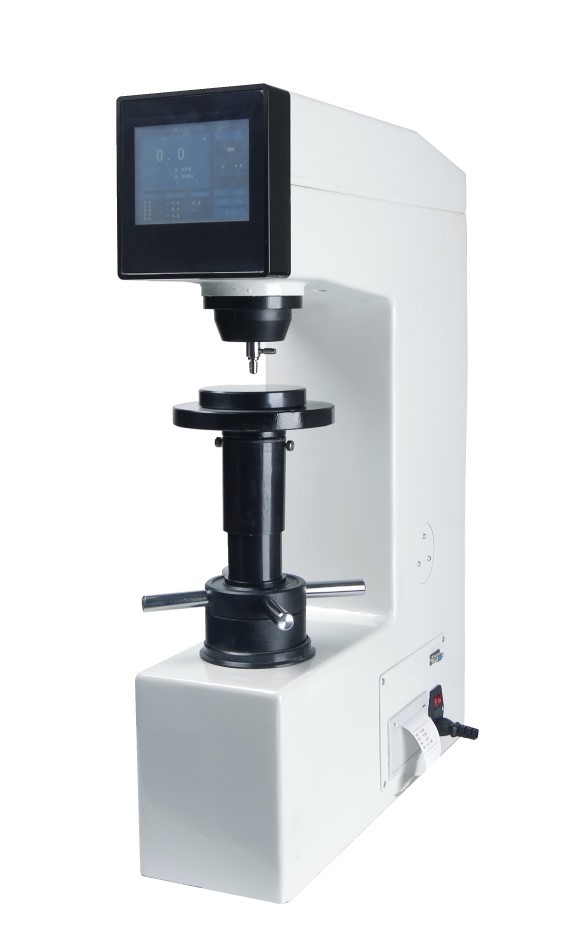

THRM-150/45D数显双洛氏硬度计

THRM-150/45D数显双洛氏硬度计

THRM-150/45D数显双洛氏硬度计概述
        洛氏硬度计是用来确定材料硬度的测试仪器,而硬度试验是判断金属材料或产品零件质量的一种手段。所谓硬度,就是材料在一定条件下抵抗另一本身不发生残余变形物体压入的能力。抵抗的能力愈大,则硬度愈高,反之则硬度愈低。
       THRM-150/45D
数显双洛氏硬度计采用新颖的液晶触摸大屏幕显示器,一款外观新颖、性能稳定的高新技术产品。操作面板采用菜单式结构,具有良好的可靠性,工作过程更人性化,操作简便;直观的数字显示和微机控制,性能稳定,是集于机电一体的高新技术产品,可进行洛氏及表面洛氏标尺硬度的测试。
        主要功能:1、洛氏硬度标尺的选择  2、表面洛氏标尺的选择  3、各种硬度之间的硬度换算  4、硬度测试结果打印输出  5、具备自动储存功能
        适用范围:淬火钢、调质、退火钢,冷硬铸件,可锻铸件,硬质合金钢,表面淬火钢,硬化薄板,淬钢,调质钢,冷硬铸铁,铸铁,铝合金,铜,轴承钢等硬度测定。
       执行标准:GB/T230.1-2018国家标准,JJG112鉴定规程 ,ISO 6508国际标准,ASTM E18美国标准

THRM-150/45D数显双洛氏硬度计

THRM-150/45D数显双洛氏硬度计功能特点
  • 高精度步进控制系统
  • 液晶触摸屏界面显示,操作方便
  • HR、HB、HV转换标尺
  • 硬度测试保持时间的选择
  • 外置式试验力选择旋钮,操作简单
  • 内置打印机输出测试数据及统计数据
  • RS-232数据输出接口串行通讯
  • 精准、可靠、耐用
  • 坚固的构造,刚性好
  • 测试空间大,可放置较大的试样
  • 标准配置齐全,可满足所有标尺的测试要求

高精度步进控制系统的技术优势



  • 高精度步进控制系统采用全自动高速响应闭环传感器加载系统,实现高精度快速测试提升执行机构控制精度;
  • 传统系统属于毫秒控制系统,无法实现步控,高精度步控系统属于微秒控制系统,可实现高速步控;
  • 高精度步控系统对位移传感器设置专用的管理装置QEI,传统系统主板无专用管理装置,CPU必须在整个加载过程中不断亲自处理位移传感器信号;设置专用管理装置后,CPU只需在开始和结束两个时间点上读取数据即可,加载过程CPU可集中资源管理力传感器和加载电机,使得控制快速,精度高;
  • 高精度步控系统导入日本高精度磁栅位移传感器:原位移传感器为国产光栅位移传感器,存在一致性差,需要与设备进行配套选别的问题。 日本高精度位移传感器一致性高,受环境影响更小、寿命长。

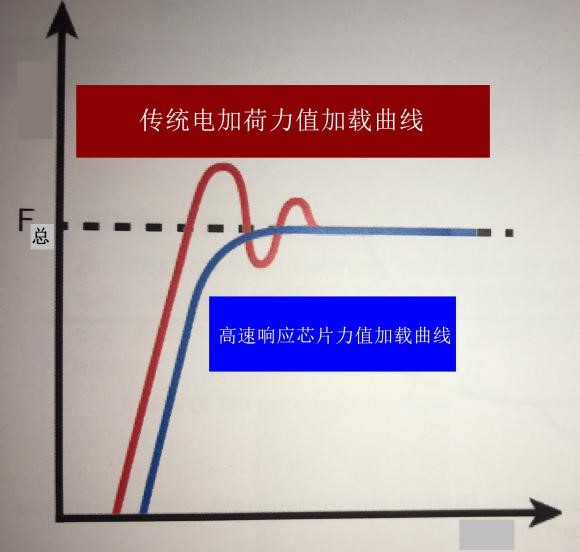

  • 传统电加荷洛氏硬度计力值加载过程慢,如果加载速度要控制在国标GBT230/T-91要求的8秒内,则会出现如图中红色曲线,试验力F总是不断的过冲和卸除来实现接近F的现象。其导致的结果,一是硬度计必须放慢试验的速度,造成检测时间过长;二是过冲现象一定程度上影响了试验精度。
  • 高精度步控系统采用先进适用的中央处理芯片,高速响应整个硬度试验的过程,每一次硬度试验的启动到结束,中央处理芯片会高速的处理1.8万—3万组数据。将传统电加荷硬度计需要8秒才可以做到的加载动作,缩短到1.75秒(ISO6508-1:99统一了试验力施加时间为1~8s之内)。如图中蓝色曲线所示,实现加载过程的高速度的要求,加载到总试验力的过程中力值平滑无过冲, 提高了电加荷硬度计的加载速度和精度。


  • 精准的硬度修正

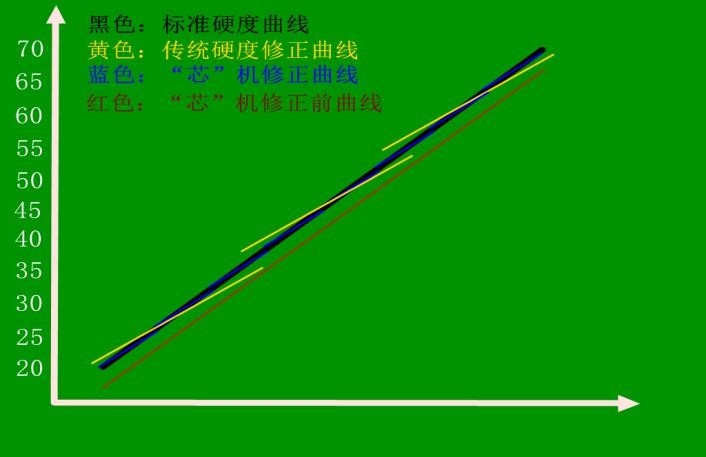

  • 如标准硬度曲线是一条直线,如图中黑色线段
  • 传统电动数显硬度计的硬度自动修正如图中黄色线段,修正一般分三段,且仅在标定点附近与标准硬度基本吻合,离标定点越远硬度值相差越大。
  • 经过高精度步控系统控制方法的进一步改造提升,机器原始硬度曲线如图中红色线段。对整个量程的硬度修正给一个共同的系数,硬度曲线将会提升到标准硬度曲线相吻合的状态,经实验得出结论:给定一个共同系数后,不做任何区间修正,对24HRC、48HRC和63HRC标准硬度块进行硬度测试,其与标准块硬度分别是24HRC误差为0.9HRC,48HRC误差为0.2HRC,63HRC误差为0.8HRC。
  • 现把整个硬度区间划分为8个以上硬度修正区间,如图中蓝色线段,此修正方法细化整个硬度区间,将电动数显硬度计的硬度修正简单化、精准化。




THRM-150/45D数显双洛氏硬度计技术参数
  • 洛氏初试验力:3kgf、10kgf(29.4N、98N)
  • 洛氏总试验力:15kgf、30kgf、45kgf、60kgf、100kgf、150kgf(147.1N、294.2N、441.3N、 588.4N、980.7N、1471N)
  • 洛氏标尺:HRA、 HRB、 HRC、 HRD、 HRE、 HRF、 HRG、 HRH、 HRK、 HRL、 HRM 、HRP、 HRR、 HRS、 HRV、 HR15N 、HR30N、 HR45N、 HR15T、 HR30T、 HR45T、 HR15W、 HR30W、 HR45W、 HR15X、 HR30X、 HR45X 、HR15Y、 HR30Y、 HR45Y
  • 测试范围“”HRA:20-88、HRB:20-100 、HRC:20-70 、HRD:40-77 、HRE:70-100 、HRF:60-100 、HRG:30-94、HRH:80-100、HRK:40-100、HRL:50-115  HRM:50-115、 HRR:50-115、HR15N:70-94、HR30N:42-86、HR45N:20-77、HR15T:67-93、HR30T:29-82、HR45T:10-72
  • 转换标尺:HV、HB、HR
  • 执行标准:GB/T230,JJG112,ISO 6508,ASTM E18
  • 压头规格:金刚石洛氏压头、Φ1.5875mm钢球压头
  • 硬度读取方式:LCD显示硬度值、洛氏标尺、总试验力、保持时间
  • 数据输出:内置打印机,RS232通讯接口
  • 加卸载方式:电机自动加卸载
  • 被测试件最大高度:170mm
  • 压头中心到机身距离:160mm
  • 试件放置:外表面放置、圆形试样最小直径为3mm
  • 电       源:AC220V±5% 50-60Hz
  • 外形尺寸(长宽高):510*212*700mm
  • 机器净重:约70kg

THRM-150/45D数显双洛氏硬度计基本配置
  • THRM-150/45D数显双洛氏硬度1台





  • 金刚石洛氏压头:1只
  • 电源线:1根
  • 洛氏\表面洛氏块:5块
  • 大、中平、V型试台:3块
  • 保险丝0.5A:2只

  • 1.5875钢球压头:1只
  • RS-232通讯线:1根
  •  防尘塑料罩:1个
  • 使用说明书保修文件:1套
  • 热敏打印纸:1卷



THRM-150/45D数显双洛氏硬度计可选附件
