HBS-3000V“奥龙芯”视觉布氏硬度计

HBS-3000V“奥龙芯”视觉布氏硬度计

HBS-3000V“奥龙芯”视觉布氏硬度计概述
        HBS-3000V“奥龙芯”视觉布氏硬度计采用嵌入式视觉芯片技术,是将视觉芯片直接嵌入在仪器控制系统中,直接通过主板的运算获得图像和进行测量,不再需要通操作系统进行控制,从而避免了由于操作系统驱动而引起的死机等故障。
      “奥龙芯”视觉布氏硬度计HBS-3000V主要用于测量材料的布氏硬度。采用的新的机架结构设计及新的“奥龙芯”操作系统、直观的测量方法,它结构更加稳定,控制精度更高,省时省力,提高效率的同时精度也提高了一个数量级
。该机采用电子自动加荷,计算机软件编程,高倍率光学测量,光电传感等系统,由高精度的压力传感器进行反馈,采用高精度步控技术,保证试验力的加载无过冲。通过收到拟合压痕边缘,可自动计算出硬度值并显示在液晶屏上,读数精准,操作方便。

HBS-3000V“奥龙芯”视觉布氏硬度计

HBS-3000V“奥龙芯”视觉布氏硬度计功能特点

  • 高精密步控电加载技术,主试验力加载速快,效率提高;
  • 新的机械结构设计,机架结构坚固;

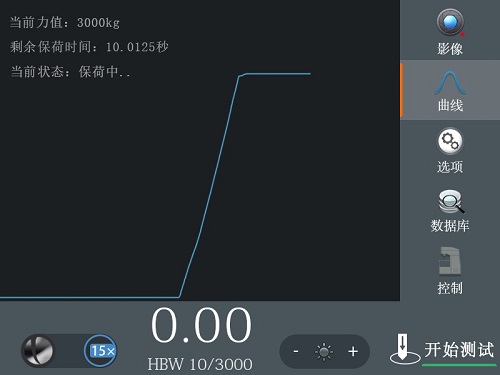

  • 视频实时测量、效果好、准、稳定;各项操作过程和试验结果的数据均可在屏幕上显示;
  • 高精度传感器配合奥龙芯控制系统,加载速度、卸载速度迅速,精准;
  • 采用嵌入式视觉技术,测量操作简单,减少人为误差,五分钟即能学会测量,不同的人测量的结果基本一致;
  • 可实现远程控制,操作简单;
  • 通过屏幕能调节测量光源强弱;
  • 测量压痕稳定;
  • 能预置试验力保荷时间;
  • 实验结果的数据可通过打印机输出;
  • 快的加载速度:试验力加载时间3.5—8秒;
  • 试验力精度高,力值的保压波动千分之二
  • 全过程智能控制。分段施力、平滑变速、高精度高速步控等;
  • 实验结果的数据可通过打印机输出;


视觉系统特点:
  • 客观性:视觉系统具有客观性,分析结果不受主观影响;
  • 非接触测量:对于观测者和被观测者不会产生伤害,同时利用镜头放大功能可以“看”得更远;
  • 光谱响应范围:具有较宽的光谱响应范围,扩展人眼的视觉范围;
  • 较长待机:人眼难以长时间对同一对象进行观察,而机器视觉系统可以长时间进行测量,记录,分析和作出反应;
  • 灰度分辨率高:人眼一般64灰阶,机器视觉可达256灰阶;
  •  测量与定位:可以自动测试物体的尺寸,自动判断物体的位置,用于生产线的装配和生产;

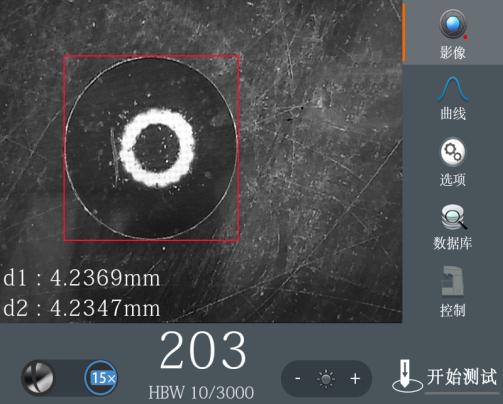

  • 嵌入式影像技术取代传统测量目镜,使用摄像头+显示屏模式,压痕图像,显示屏直接显示;
  • 视觉芯片类型:工业专用高清摄像头;
  •  对比度、亮度、白平衡等可调节;
  • 视觉分析模式简化人工操作过程,减少人员操作疲劳,测量数据直观、便捷;
  • 优化每个环节,相较于传统硬度计整体性能提升3倍,时间节约50%;


视觉系统相对目镜测量的优势:

  •  直接在需要进行测量的表面进行测量,不存在视觉误差。传统结构的硬度计采用目镜测量,刻度线与压痕不是在一个平面上,不同的视角下,刻度位置与压痕位置会产生视觉差,导致不同的视角和不同的人员测量结果有差异;
  • 测量精度高:不存在机械目镜的回差问题。机械目镜螺旋测微结构刻度分辨率为10µm左右,而且存在机械回差,需要严格定义测量手法。视觉系统的图像传感器像素间隔为7.5µm,精度相对高,测量一致性好;
  • 可提供多种测量方式的二维同时测量,简化测量过程,提升测量速度。具备矩形切线测量法,套圆测量法,套双圆测量法等多种测量方式;
  • 无视觉疲劳,降低测量劳动强度。奥龙视觉系统采用65K真彩TFT液晶屏,观察舒服不疲劳,而且可以多人同时测量;

BS-3000V“奥龙芯”视觉布氏硬度计技术参数
控制系统 精密步控系统
加载时间 2-8秒
布氏标尺 HBW2.5/62.5、HBW2.5/187.5、HBW5/62.5、HBW5/125、HBW5/250、HBW5/750、HBW10/100、HBW10/125、HBW10/250、 HBW10/500、 HBW10/1000、HBW10/1500、HBW10/3000
试验力 62.5kgf、100kgf、125kgf、187.5kgf、250kgf、500kgf、750kgf、1000kgf、1500kgf、3000kgf
612.9N、980.7N、1226N、1839N、2452N、4903N、7355N、9807N、14710N、29420N
转换标尺 HR、HV、HK等
最小测量单位 1µm
试验力保荷时间 0-60s
物镜和测头切换 自动
聚焦方式 手动
硬度测试范围 8-650HBW
总放大倍数 20X
执行标准 JJG150,GB/T231,ISO6506
硬度读取 液晶显示
数据输出 内置打印机
电源 AC90-240V,50-60Hz
试件最大高度 240mm
压头中心到机体距离 160mm
外形尺寸(长宽高) 580*250*830
机器净重 约140kg
HBS-3000V“奥龙芯”视觉布氏硬度计基本配置
  • 硬度计主机
  • 标准硬度块 3块
  • Ф2.5、5、10mm硬质合金球压头  各1只
  • 保险丝2A 3只
  • 大、中、V型试台 各1只
  • 电源线 1根
  • 随机文件 1套
HBS-3000V“奥龙芯”视觉布氏硬度计可选附件
