AT-4XC电脑型金相显微镜
AT-4XC电脑型金相显微镜概述
AT-4XC电脑型金相显微镜为三目倒置式金相显微镜，配置优良的长焦距平场消色差物镜与大视野平场目镜，照明系统采用柯勒照明方式，视场照明均匀。产品结构紧凑，操作方便舒适。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。
AT-4XC电脑型金相显微镜功能特点

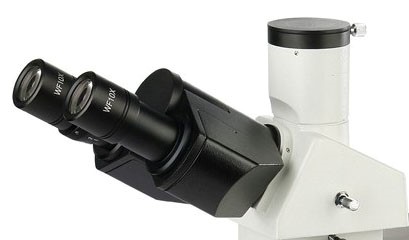

观察系统铰链式观察筒：双目观察筒，单视度可调，镜筒30°倾斜，舒适美观。三目观察筒，可连接摄像装置。目镜：WF10X大视野平场目镜，视场范围φ18mm，提供宽阔平坦的观察空间。 |
|
|
| 机械载物台 机械移动载物台，内置可旋转圆形载物台板，在进行偏光观察时刻旋转圆形载物台板，以满足偏光镜检的要求。 |
 |
照明系统采用柯拉照明方式，孔径光阑与视场光阑可通过拨盘进行孔径大小调整，调节顺畅舒适。选配的起偏器可90°调整偏振角，以观察不同偏振状态下的显微图像。 |
|
|
TA-4XC倒置金相显微镜技术参数
| 配置 | 整机型号 | |
| 部件 | 规格 | AT-4XC |
| 光学系统 | 有限远色差校正光学系统 |
|
| 观察筒 | 铰链式双目镜筒，30°倾斜；三目镜筒，瞳距和屈光度可调。 |
|
| 目镜 （大视野） |
WF10X(Φ18mm) |
|
| WF16X(Φ11mm) | O | |
| WF10X(Φ18mm) 带十字分化尺 | O | |
| 标配物镜 (长距平场 消色差物镜) |
PL L 10X/0.25 WD8.90mm |
|
| PL L 20X/0.40 WD3.75mm |
|
|
| PL L 40X/0.65 WD2.69mm |
|
|
| SP 100X/0.90 WD0.44mm （油） |
|
|
| 选配物镜 (长距平场 消色差物镜) |
PL L50X/0.70 WD2.02mm | O |
| PL L 60X/0.75 WD1.34mm | O | |
| PL L 80X/0.80 WD0.96mm | O | |
| PL L 100X/0.85 WD0.4mm | O | |
| 转换器 | 滚珠内定位四孔转换器 |
|
| 滚珠内定位五孔转换器 | O | |
| 调焦机构 | 粗微动同轴调焦，微调格值：0.002mm；行程(从载物台表面焦点起）：30mm。粗动松紧可调，带锁紧和限位装置 |
|
| 载物台 | 双层机械移动式(尺寸:180mmX150mm,移动范围:15mmX15mm) |
|
| 照明系统 | 6V 20W 卤素灯,亮度可调 |
|
| 偏光附件 | 检偏镜组、起偏镜组 | O |
| 滤色片 | 黄色滤色片、绿色滤色片、蓝色滤色片 |
|
| 金相分析系统 | FMIA2020正版金相分析软件、索尼芯片300万摄像装置、0.65X适配镜接口、测微尺（具备：规格100x0.01mm、100x0.01cm，校准点d = 0.15mm、d = 0.07mm）。 |
|
| 电脑 | 惠普商务机 | O |
金相图像分析软件
概述：
2020版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA2020版金相图像分析软件系统。
软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
特性：
软件安装更直观简洁
全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。
正版软件保证体系
软件安装完成后，首先进行正版软件激活，其次进行电脑硬件ID注册，从而保证客户正版权益。
需求标准可定制
标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。
报告模板可修改
可为不同企业量身定做报告模板。
正版软件可升级
依据国家标准化委员会标准推行时间，进行软件免费升级。
适用电脑系统广
本软件可在Windows 7、Windows10 下安装运行。
最新的金相软件标准：
---部分摘选GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2009球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 1299-2014工模具钢
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 7946-2017铸造铝合金金相
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
JB/T 9986-2013工具热处理金相检验
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
QC/T 502-1999汽车感应淬火零件金相检验
QC/T 553-2008汽车发动机铸造铝活塞 金相检验
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
TB/T 2478-1993弹条金相组织评级图
TB/T 2451-1993铸钢中非金属夹杂物金相检验
TB/T 2944-1999铁道用碳素钢锻件
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征
DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程
ASTM E45-2013钢中夹杂物含量的评定方法。
软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；
基本功能：
1.评定级别正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：
(1)自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。
2020版金相分析软件系统组成：
2020版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA2020版金相图像分析软件系统。
软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
特性：
软件安装更直观简洁
全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。
正版软件保证体系
软件安装完成后，首先进行正版软件激活，其次进行电脑硬件ID注册，从而保证客户正版权益。
需求标准可定制
标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。
报告模板可修改
可为不同企业量身定做报告模板。
正版软件可升级
依据国家标准化委员会标准推行时间，进行软件免费升级。
适用电脑系统广
本软件可在Windows 7、Windows10 下安装运行。
最新的金相软件标准：
---部分摘选GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2009球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 1299-2014工模具钢
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 7946-2017铸造铝合金金相
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
JB/T 9986-2013工具热处理金相检验
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
QC/T 502-1999汽车感应淬火零件金相检验
QC/T 553-2008汽车发动机铸造铝活塞 金相检验
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
TB/T 2478-1993弹条金相组织评级图
TB/T 2451-1993铸钢中非金属夹杂物金相检验
TB/T 2944-1999铁道用碳素钢锻件
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征
DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程
ASTM E45-2013钢中夹杂物含量的评定方法。
软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；
基本功能：
1.评定级别正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：
(1)自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。
(2)比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。
2.几何测量：软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。
（1）数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。
（2）保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
3.查看图库
软件提供了查看图库功能，为用户提供了最新的国家标准级别图库。
4.定倍打印
软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。
5.图像拼接
对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。
6.专业功能
为客户提供了专业功能定制窗口，可以根据客户的需求定制相关功能模块：如图像的共聚焦、三维光图、图像数据库、图像对比。
2020版金相分析软件系统组成：
1.软件程序FMIA2020（U盘）；
2.加密狗：USB型+动态码验证；
3.文字资料：《使用说明书》（在U盘上）；
4.测微标尺：规格100x0.01mm、100x0.01cm，校准点d = 0.15mm、d = 0.07mm。
5.CCD摄像装置。
6.适配镜接口。
AT-4XC电脑型金相显微镜基本配置
AT-4XC电脑型金相显微镜可选附件
